企業(yè)動(dòng)態(tài)>>
新聞中心>>
聯(lián)系我們>>
地址：德州開(kāi)發(fā)區(qū)大學(xué)東路
市場(chǎng)部經(jīng)理 陳菲：18653466025
E-mail：info@estech.com.cn
網(wǎng)站：tuna-art.com
郵編：253000
當(dāng)前位置：首頁(yè) > >新聞資訊 >企業(yè)動(dòng)態(tài) 企業(yè)動(dòng)態(tài)
硬質(zhì)合金材料的抗沖擊強(qiáng)度(即對(duì)沖擊載荷的吸收能力) 取決于合金中鈷層厚度的大小。在相同碳化鎢晶粒度大小的合金中，合金的抗沖擊強(qiáng)度與合金的含鈷量多少有關(guān)，鈷含量越高則合金的鈷層厚度越大抗沖擊強(qiáng)度越好。而在相同含鈷量合金中，鈷層厚度與碳化鎢晶粒度大小有關(guān)。
碳化鎢晶粒度增大鈷層厚度也變厚，鈷層厚度大對(duì)沖擊載荷的吸收能力增強(qiáng)，所以較粗晶粒度的合金的抗沖擊能力較大于較細(xì)晶粒的同樣鈷含量的合金。在超細(xì)、亞細(xì)合金范疇同樣如此。

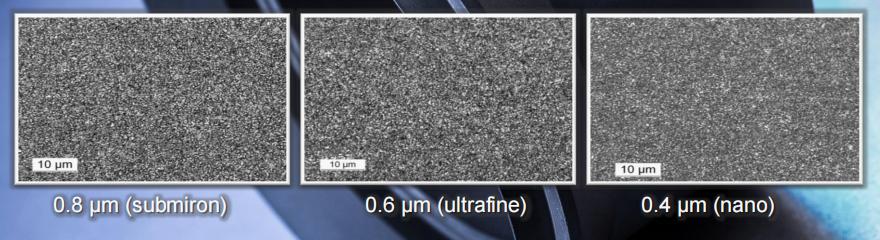

合金 WC 晶粒度從 0.8 微米細(xì)化到 0.4 微米，合金的抗彎強(qiáng)度有一定上升，但是在實(shí)際加工使用中由于鈷層變薄使合金抗沖擊強(qiáng)度下降，抗沖擊磨損能力降低，因此在加工 HRC57～59 的 9CrSi 淬硬鋼時(shí)，材料承受不住強(qiáng)大的沖擊，導(dǎo)致刀具提前失效。
這說(shuō)明細(xì)化粒度有損于抗沖擊能力，盡管細(xì)化晶粒度獲得了高的抗彎強(qiáng)度，但并不表明它擁有好的抗沖擊強(qiáng)度。
通常沖擊磨損都集中出現(xiàn)在刀尖、刀刃等刀具首先受力而且較為薄弱的部位。刀具出現(xiàn)沖擊磨損，除了機(jī)床振動(dòng)、工件夾持不當(dāng)、切削參數(shù)選擇不佳、發(fā)生碰刀等使用方面的原因，或刀具設(shè)計(jì)方面的原因外，刀具材質(zhì)耐沖擊強(qiáng)度不適應(yīng)也是一個(gè)主要原因。
所以，在沖擊應(yīng)力較大的切削條件，如加工高硬度鋼來(lái)說(shuō)，合金晶粒度并不是越細(xì)越好，刀具材料晶粒度太細(xì)，合金的抗沖擊磨損能力同比牌號(hào)更差，所以刀具容易出現(xiàn)崩刃，刀具的壽命反而不好。
硬質(zhì)合金刀具耐磨粒磨損的能力首先與鈷含量有直接聯(lián)系，鈷含量越低（硬度越高）耐磨粒磨損的能力越強(qiáng)。當(dāng)鈷含量相同時(shí)，與合金晶粒度大小有關(guān)。
在 10%的相同鈷含量刀具材料中，牌號(hào)晶粒度相對(duì)越細(xì)，合金的硬度越高，因此，其耐磨粒磨損的能力更強(qiáng)，所以，亞細(xì)、超細(xì) WC-Co 合金在抗磨粒磨損的切削領(lǐng)域方面的應(yīng)用有獨(dú)特的優(yōu)勢(shì)，晶粒度越細(xì)，優(yōu)勢(shì)明顯。
瑞士伊斯泰克硬質(zhì)合金的超細(xì)牌號(hào)有RX8UF、RX12UF,超細(xì)牌號(hào)具有高硬度和良好的耐磨性的特點(diǎn)，這些牌號(hào)主要用于加工用的銑削和鉆頭工具，軟而黏的材料，噴嘴和耐磨零件。
本文鏈接：http://tuna-art.com/index.php?c=show&id=1385- 2024-12-10伊斯泰克硬質(zhì)合金：堅(jiān)固耐用的工...
- 2024-12-0714種硬質(zhì)合金—第十三種（鉬基...
- 2024-11-2914種硬質(zhì)合金—第十一種（鈷基...
- 2024-11-2914種硬質(zhì)合金—第九種(鈮碳化...
- 2024-11-2314種硬質(zhì)合金之—鎢鈦鉭鈷類硬...
- 2024-11-2114種硬質(zhì)合金刀具之——鉭鎢鈷...
