国产一级牲交高潮片无码,国产av无码专区亚洲a√

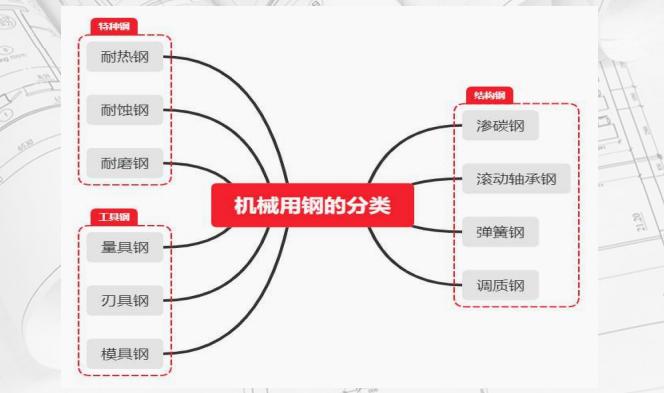

機械用鋼之調質鋼的性能分析

調質鋼：調質后使用的鋼種。

1、性能要求：(1)良好的綜合力學性能(2)良好的淬透性。

2、成分特點：(1)中碳:0.3~0.5%C(2)合金元素作用: ①提高淬透性:Mn、Si、Cr、Ni、B②強化鐵素體:Mn、Si、Cr、Ni③細化晶粒: Ti、V④防止第二類回火脆性:W、Mo

3、熱處理及組織特點：調質件的加工工藝路線為:下料→鍛造→退火→粗加工調質→精加工→(表面淬火+低溫回火)→裝配調質目的:①為表面淬火作組織準備;②獲得最終心部組織；使用狀態(tài)下的組織為:表面:M回心部:S回為提高表面耐磨性，調質后可進行表面淬火或氮化。

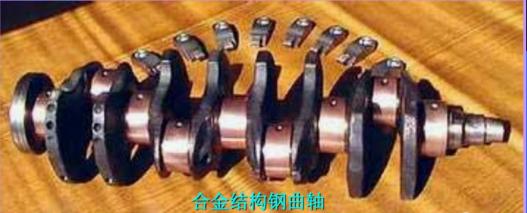

4、常用鋼號及用途:低淬透性鋼: D0油<30~40mm,常用45、40Cr,用于制造較小的齒輪、軸、螺栓等。中淬透性鋼:D0油~40~60mm，常用40CrNi，用于制造大中型零件。高淬透性鋼:Du>60mm，常用40CrNiMo，用于制造大截面重載荷零件，如曲軸等。

點擊次數：0 更新時間：2022-09-03 11:10:10【打印此頁】
